2011年5月16日，美國佛羅里達州肯尼迪航天中心，晨曦灑在發射臺上，銀白色的奮進號航天飛機，靜靜的矗立在高大的發射架上。倒計時開始，秒針滴答，現場數千名觀眾屏息凝神，空氣中彌漫著濕熱與期待。剎那間，引擎點火，橘紅色的火焰猶如萬丈深淵中的巖漿噴涌而出，發出震耳欲聾的轟鳴，大地開始顫抖，空氣被熾熱的氣浪扭曲，奮進號緩緩升空，拖曳著熾熱的尾焰，劃破長空，直刺云霄。
2011年5月16日，奮進號航天飛機最后一次發射升空
01 奮進號航天飛機的歷史時刻
這是奮進號的最后一次太空之旅，也是航天飛機時代的一次壯麗謝幕。此刻，在奮進號的貨艙中，安放著一臺重達6.7噸的宇宙射線探測設備。而奮進號此行的任務之一，正是將這臺名為阿爾法磁譜儀（AMS-02）的龐然大物送入國際空間站。
阿爾法磁譜儀構造與規格參數
02 阿爾法磁譜儀：宇宙探秘的先鋒
阿爾法磁譜儀（AMS-02），是一臺安裝在國際空間站上的高能粒子物理實驗裝置，也是人類送入宇宙空間的第一個大型磁譜儀，由諾貝爾物理學獎得主丁肇中教授領銜，它的目標宏大而神秘：捕捉宇宙射線，尋找暗物質和反物質的蹤跡，揭開宇宙起源的終極謎團。
要在太空中捕捉高速飛行的帶電粒子，不是一件容易的事。AMS-02需要一個極其強大穩定且均勻的磁場，來精確引導這些粒子進入探測器。
工程師們面臨著巨大挑戰：磁場必須足夠強，且分布均勻；結構必須非常緊湊；漏磁必須盡可能小，不影響其他儀器設備；整個系統的重量不能超過航天發射任務的限制，還要能經受航天飛機起飛時的劇烈振動與加速度。
最終，來自中國科學院高能物理研究所和電工研究所的工程師們，創新的采用了一種稱為“魔環“的磁路設計，巧妙的解決了這些難題。這種獨特的魔環結構，完全滿足了工程項目上的苛刻要求，將永磁系統的設計與應用推向了新的高度。
03 阿爾法磁譜儀永磁系統的奧秘：當“隱形之手”觸碰宇宙
那么，這個讓AMS-02在太空中“大顯身手”的永磁系統究竟有何玄機？
AMS-02的永磁體系統堪稱工程學的杰作。它是由64塊磁化方向各異的高性能燒結釹鐵硼永磁體長條組成，永磁體的總重量就達到了驚人的1.86噸。這些永磁體按特定設計的陣列，精確拼裝為一個圓筒形結構：內徑1114mm，外徑1296mm，高度800mm，圓筒中心形成一個強度為1340高斯的勻強磁場。

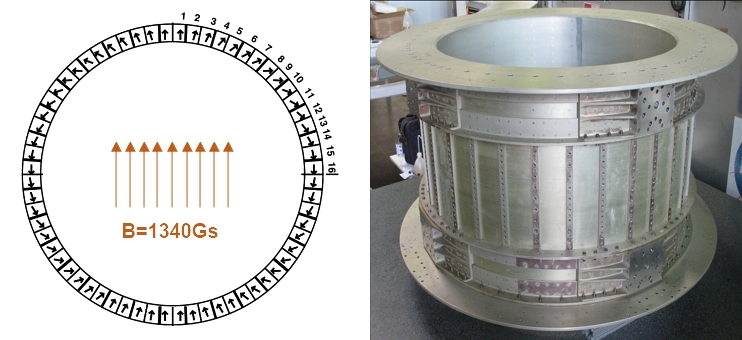

阿爾法磁譜儀永磁系統磁體陣列排布與實物外觀
當來自宇宙深處的高能帶電粒子進入磁譜儀后，就會在磁場作用下發生偏轉，根據粒子的運動軌跡，就能分析出粒子的特性，進而精確測量出太空中反質子、正電子或光子的能譜分布，從實驗上對宇宙中是否存在反物質作出回答。

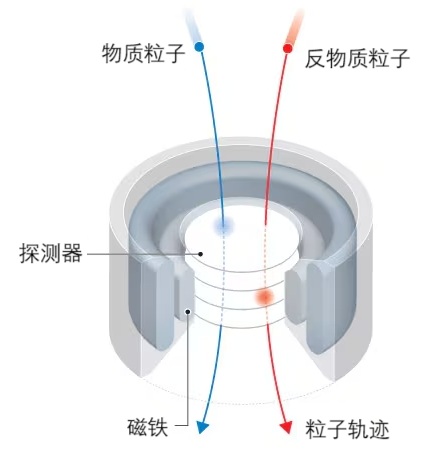

阿爾法磁譜儀工作原理示意圖
04 從AMS-02到更廣闊的磁路世界
阿爾法磁譜儀的永磁系統，是磁路結構工程設計登峰造極的代表作，也是永磁材料在科技領域廣泛應用的一個縮影。從工廠里的高速電機，到我們口袋中的智能數碼產品，永磁體在我們的生活工作中幾乎無處不在，工程師們通過各種精巧的設計，讓這些看似普通的永磁體，經過不同的排列組合，發揮出神奇強大的功能。
下面，我們就來一探究竟，揭秘幾種常見又巧妙的磁路設計方式，感受它們?nèi)绾吸c燃科技的火花。
05 五種磁路設計的奇思妙想
1. 常規磁路：簡單可靠的起點
這是最基礎的磁路形式，磁鐵單獨使用，或配合鐵件組成開路或閉路磁路，磁力路徑一目了然，結構簡單可靠，在磁扣、磁軛等諸多設備中廣泛應用，具有成本低、易加工的優勢，是磁路設計的起點與基礎。

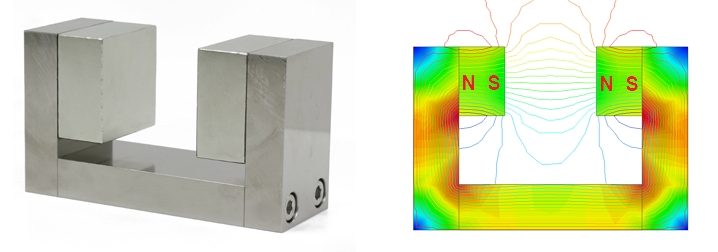

C形磁軛的磁場分布
2. 開關磁路：靈活的魔術師
通過機械方式調整磁鐵位置，或者通過電控方式給磁鐵充退磁，從而實現磁場的開啟或閉合。這種極為靈活的配置，適用于磁性表座或永磁吸盤這類需要頻繁切換工作狀態的場景，實現吸附與釋放的狀態的靈活切換。

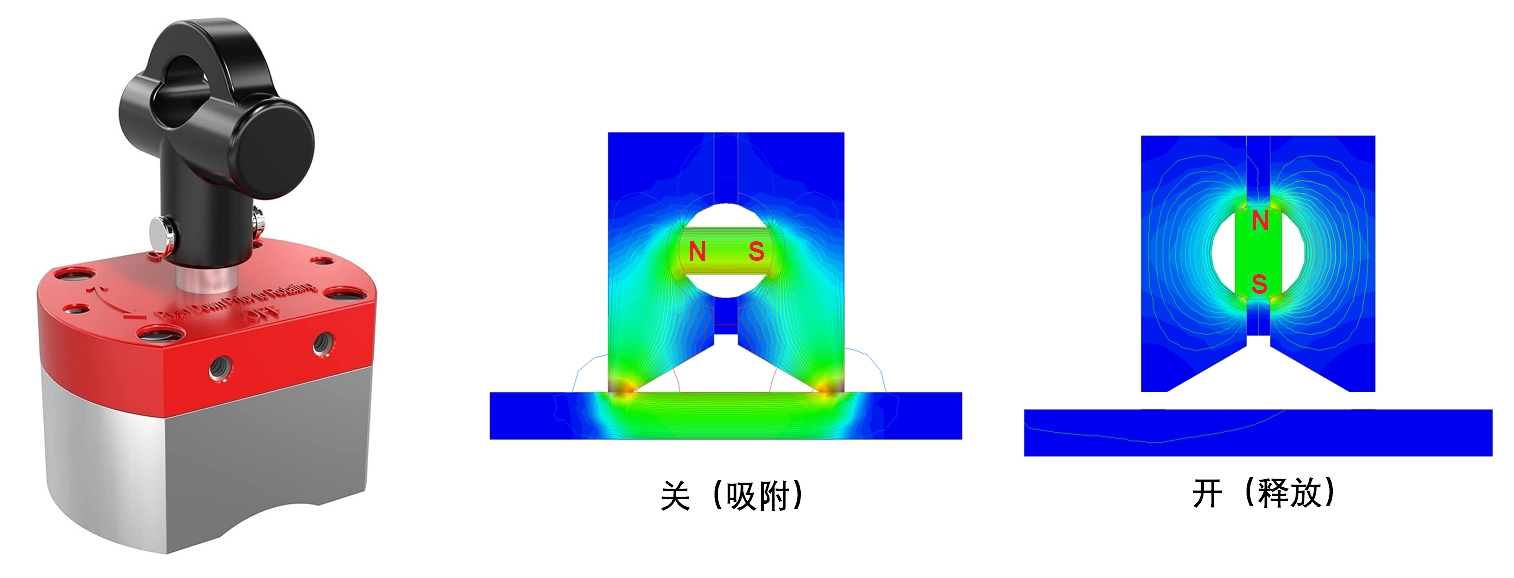

磁力表座的磁路結構與磁場分布
3. 多極磁路：磁力的放大鏡
N/S磁極有序交錯排列，可以形成高吸附力的復合磁場。各類平板電腦、智能手機的磁吸結構，包括蘋果公司有名的 MagSafe連接技術，都運用了這種巧妙布局，極大提升了數碼配件之間吸附的穩定性與精準定位，不僅提高了磁力利用率，還增強了用戶交互體驗，是現代電子產品設計中的神來之作。

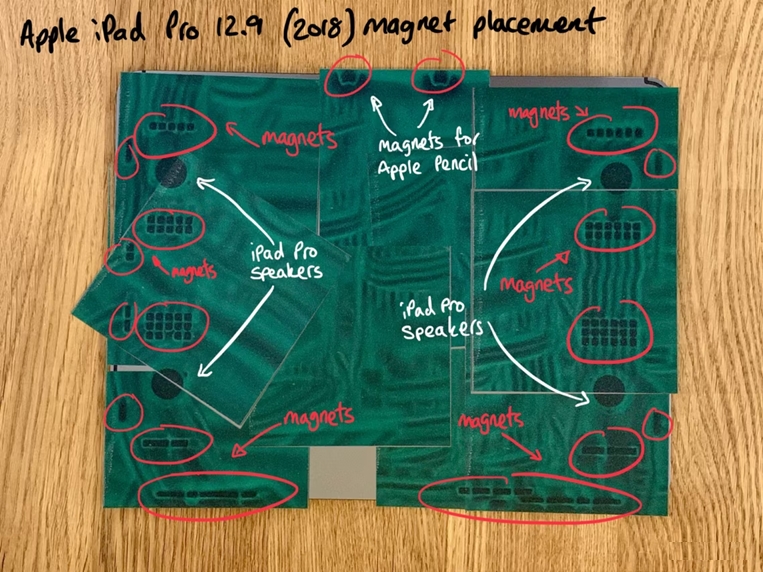

磁顯片顯示IPAD內部的磁鐵分布
4. 聚磁結構：磁能的聚焦術
在磁鐵周圍布置高導磁材料，導引磁通集中于某一區域，從而極大地增強局部磁場強度。這一設計在磁力除鐵器、磁性探測器等設備中尤為關鍵。例如磁力棒可高效吸附金屬雜質，而醫療設備中的磁控系統也借助聚磁結構實現高精度磁控操作。

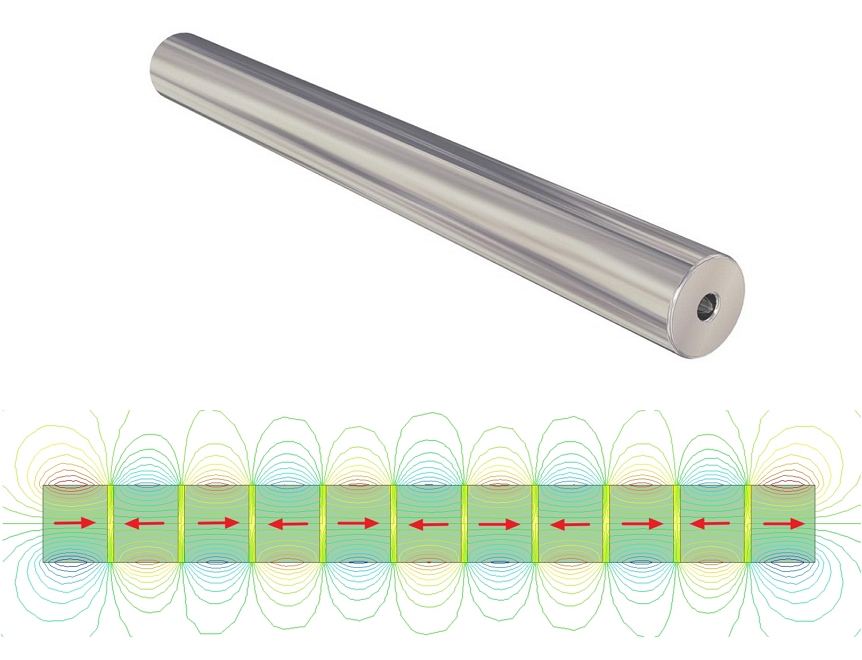

磁力棒的磁體陣列與磁場分布
5. Halbach陣列：磁場的超級魔法
Halbach陣列是將磁體按相應磁化方向進行排列，形成特定分布的磁場，優異的磁場控制特性讓其成為高性能磁路設計的典范，而AMS-02中的永磁系統采用的正是這種排列方式，使磁場集中于內部探測區域，避免干擾周圍精密設備。Halbach陣列還應用在光刻機這類高精尖半導體設備中。

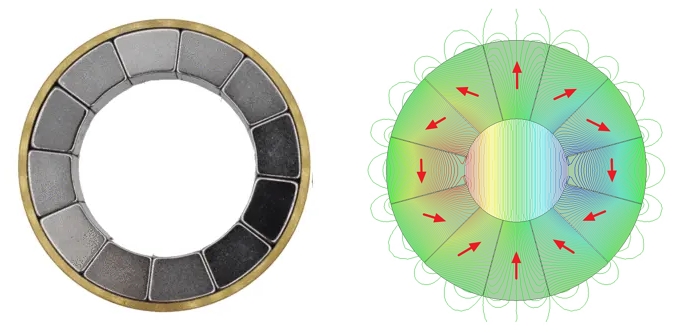

Halbach磁環的磁體陣列與磁場分布

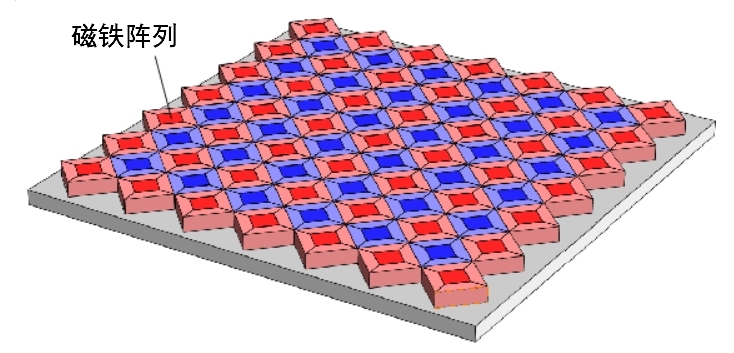

光刻機工件臺磁浮系統磁鐵陣列
06 從太空到口袋，磁鐵的無限可能
回望2011年5月16日，奮進號航天飛機將阿爾法磁譜儀送入太空的那一刻，仿佛還在眼前。如今，AMS-02已在國際空間站上默默運行了整整14年，狀態依然如新。這不僅是對人類工程智慧的見證，更是對永磁系統卓越性能的最好證明——普通的磁鐵，憑借精妙的磁路設計，穩穩支撐著人類對宇宙奧秘的追問。
