評價永磁材料磁性能的幾個參數，像剩磁、矯頑力、最大磁能積等，都頗為專業不易理解，今天我們就來聊聊“最大磁能積”，這個聽起來有些高深的名詞，到底是什么意思呢？為什么它對磁鐵性能這么重要？?
一、最大磁能積的由來——為什么會提出這個概念？
在19世紀末到20世紀初，隨著電機、發電機和揚聲器的興起，磁性材料的性能成為設備效率和體積的關鍵。早期的鐵氧體磁鐵體積大、磁力弱，要做出強力電機，往往需要一大塊磁鐵，導致設備笨重，成本高昂。工程師們開始思考：能不能用更小的磁鐵，產生更強的磁場？
雖然剩磁（Br）告訴你磁鐵被充分充磁后的磁場強度，矯頑力（Hc）告訴你磁鐵抗退磁的能力，但是單憑這兩個指標無法直接解決“磁鐵能提供多少能量”，以及“磁鐵能否在有限的空間內提供足夠強的磁場”這些問題。
于是，科學家們提出了“最大磁能積(BH)max”的概念，用來綜合衡量磁鐵在實際工作中能“輸出”的能量效率。
二、最大磁能積是什么？——從退磁曲線說起

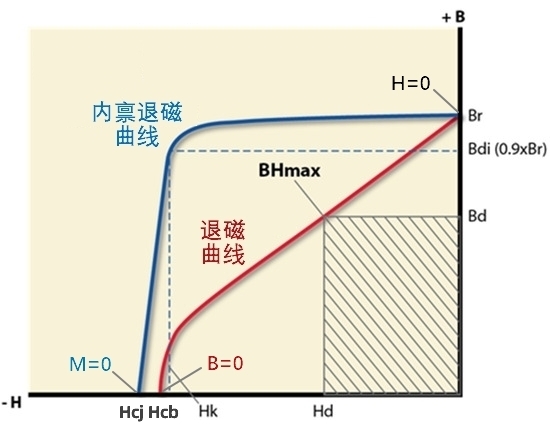

在永磁材料的退磁曲線上，不同的點對應磁體處在不同的工作狀態，退磁曲線上的某一點所對應的Bd和Hd（橫坐標和縱坐標）分別代表磁體在該狀態下，磁體內部的磁感應強度和磁場的大小，Bd和Hd的絕對值的乘積（Bd x Hd）代表磁體在該狀態下對外做功的能力，等同于磁體所貯存的磁能量，稱為磁能積。
當磁體處在最佳工作點時，磁能積（B×H）達到最大值，這個值就是我們所說的“最大磁能積”(BH)max。這個值越大，說明磁體單位體積內存儲的磁能越大，意味著在同樣體積的情況下，磁鐵能提供的磁能就越大，也就能產生更強的磁場或驅動更大的負載。
這個概念的提出，解決了永磁體在磁路設計中如何實現能量效率最大化的需求，將材料本身的磁性能與實際應用中的磁路設計緊密結合起來，使工程師在設計磁路時，能夠有一個明確的目標去優化磁體的形狀和尺寸，使其工作點盡量在 (BH)max附近，從而達到最佳性能。
三、最大磁能積與磁性材料的發展歷史
回顧永磁材料的發展歷程，其實也是其“最大磁能積”不斷突破的過程：
? 20世紀初：最早的永磁材料是碳鋼和鎢鋼，最大磁能積不到1 MGOe，性能非常有限；
? 1930年代：鋁鎳鈷（AlNiCo）合金問世，磁能積提高到5 MGOe以上，開啟工程應用時代；
? 1950年代：鐵氧體磁鋼登場，雖然磁能積不高（3~5 MGOe），但因其低成本和優異的電絕緣性能被廣泛采用；
? 1970年代：釤鈷（SmCo）磁鋼誕生，首次將磁能積提升到20 MGOe以上，適應高溫、高性能場合需求；
? 1980年代至今：釹鐵硼（NdFeB）磁鋼橫空出世，最大磁能積突破50 MGOe，成為現代高性能磁鐵的主力軍。
可以說，最大磁能積每一次的突破，都直接推動了永磁材料在航空航天、電機、電子、醫療等領域的應用飛躍。

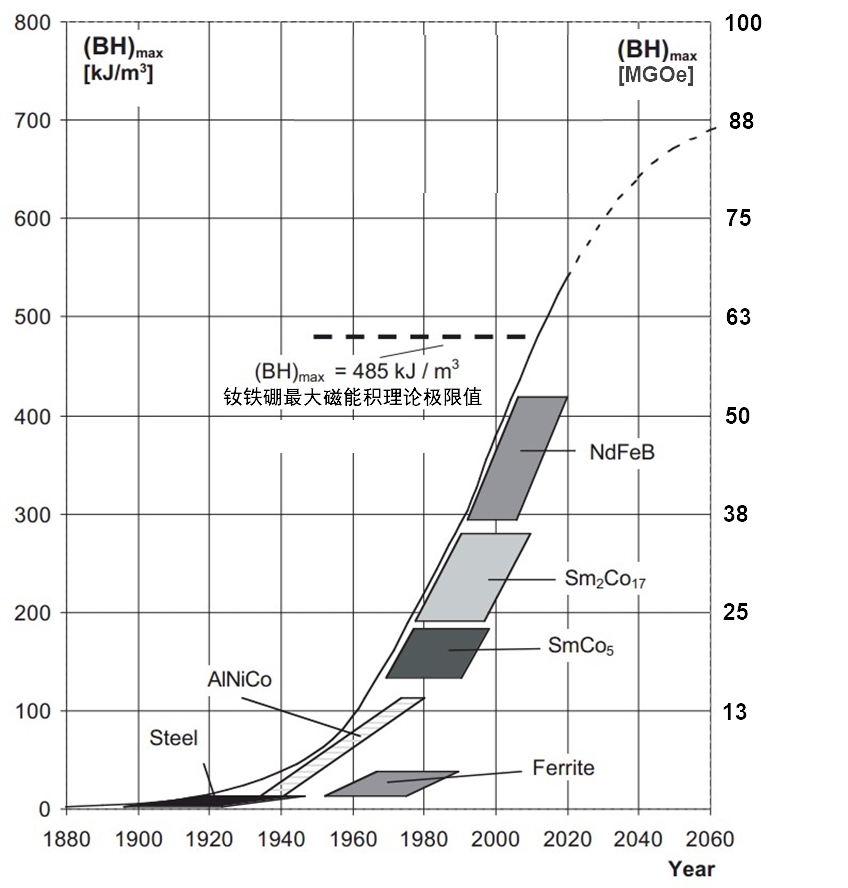

永磁材料磁能積性能發展歷程
四、為什么選擇磁鐵要關注最大磁能積？
選磁鐵時，最大磁能積不僅決定了磁鐵的吸力強弱，更直接影響磁鐵的尺寸設計與系統整體性能。比如在高端音響或耳機中，廠商為了在極小的體積內實現強勁音效，往往選擇磁能積非常高的釹鐵硼磁鋼。這樣不僅可以縮小音圈系統的體積，還能提升音效響應效率，實現小巧與高性能的平衡。
相反，如果選擇磁能積較低的磁材，就可能需要更大的體積來提供相同的驅動能力，影響產品的外觀設計與用戶體驗。如果釹鐵硼沒有發明，Airpods的體積可能要翻好幾遍，戴在耳朵上就會像掛了個收音機。

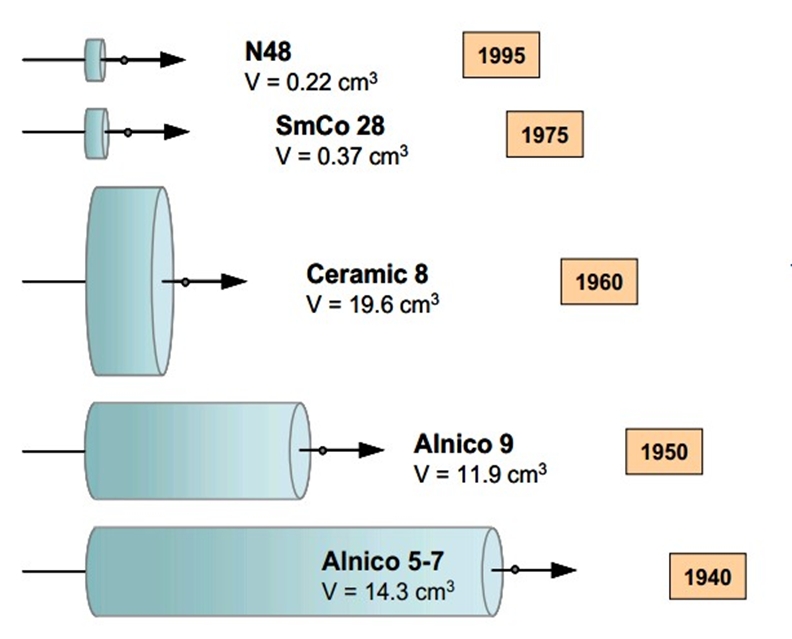

距磁體N極5mm處產生1000Gs磁場所需磁體體積
此外，在釹鐵硼磁體中，磁能積的大小通常會直接體現在磁鐵的牌號中，例如常見的N35、N42、N52等。這里的數字大致對應其最大磁能積的范圍，
? N35：33-36 MGOe
? N42：40-43 MGOe
? N52：49-53 MGOe
了解這些牌號背后的含義，有助于我們?cè)谶x型過程中快速判斷磁鐵的性能等級和應用適配度。
五、最大磁能積是如何測量的？
最大磁能積一般通過磁滯回線測量?jī)x測定。將磁鐵樣品置于測量?jī)x的磁場線圈中，儀器對樣品施加逐漸變化的磁場，使磁體經歷從飽和磁化到逐步退磁的過程，獲得磁體的完整磁滯回線。在磁滯回線上，記錄B和H對應數值，計算所有工作點的B×H值。找出其中的最大值，這就是該磁體的最大磁能積。

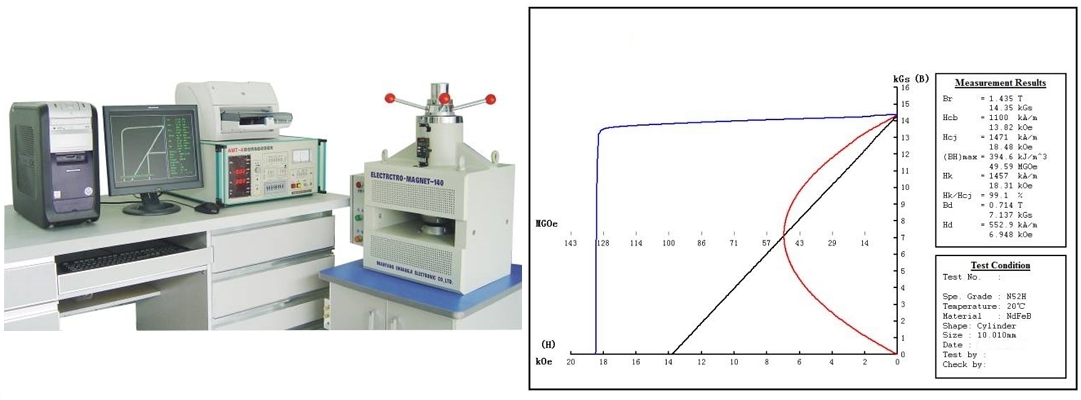

磁滯曲線儀與退磁曲線
總結一下
? 最大磁能積是衡量磁鐵性能的重要指標，決定磁鐵儲存磁能的能力。
? 它最初提出是為了解決磁鐵設計中的空間與性能平衡問題，體現了磁體能釋放磁場的最大潛力。
? 磁鐵的牌號一般直接體現了其最大磁能積的大小。
? 最大磁能積通過磁滯回線測量?jī)x器測定。
? 永磁材料的發展史，本質上也是磁能積不斷突破的過程。
想更深入了解磁鐵的性能或如何選擇合適的磁鐵嗎？可以參考[永磁材料選擇指南]
如果你有具體問題，或者需要定制磁鐵解決方案，歡迎聯系我們！我們很樂意幫你找到答案。
