大家可能都聽過電路，但磁路聽起來是不是有點陌生？其實磁路和電路很像，只不過電路走的是電流，磁路走的是磁通，也就是磁場的“流動路徑”。你沒聽錯，磁場也是需要找“路”走的！今天我們就來聊聊“磁路”這個有趣的概念。
一、磁路到底是個啥？
我們先從最基礎的磁力線聊起。磁力線就像是磁場看不見的“足跡”，從磁體的N極出發，繞一圈回到S極，然后又穿過磁體內部，形成一個閉合的循環。磁力線越密的地方，磁場就越強。

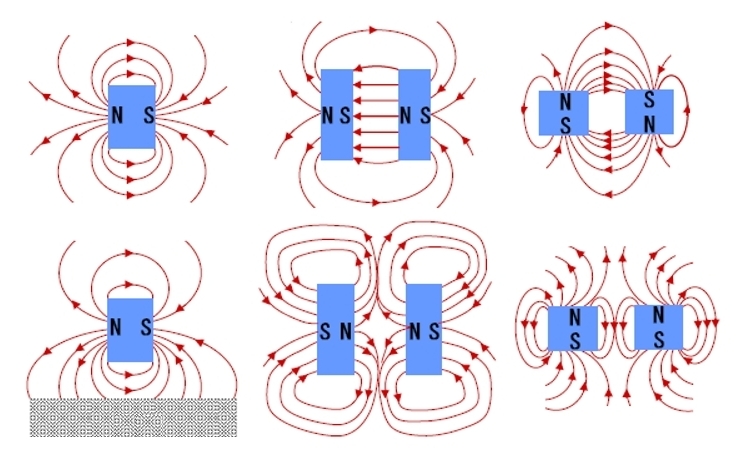

常見的磁體排布與磁力線分布
簡單來說，磁路就是磁力線在磁體或空間中流動的路徑。磁力線不會隨意亂走，總喜歡走“捷徑”，也就是磁阻最小的路徑。

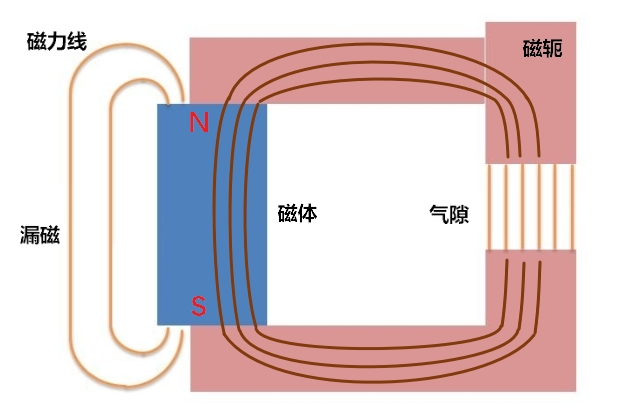

磁力線在磁體與磁軛組成的磁路中路徑示意圖
通常將沒有導磁體時單個磁體所處的狀態稱為開路（Open Circuit）；當磁體處在由與導磁體一起構成的磁通回路中時，稱此磁體處于閉路（Closed Circuit）。
二、磁路有什么用？
了解磁路對于永磁材料的設計使用意義重大，我們?nèi)粘Ｓ玫暮芏嘣O(shè)備器件，像電動機、揚聲器、磁吸無線充電器等，核心功能的實現都離不開磁路設計。
? 選對材料，事半功倍： 為什么電磁鐵會用鐵芯，而不是銅芯或塑料芯？就是因?yàn)殍F的磁阻低，能讓電磁鐵產生的磁力更集中、更強大。如果你在設計產品時，能巧妙地利用磁路原理，選擇合適的導磁材料，就能用更少的磁鐵，達到更好的磁力效果。
? 優化結構，提升性能： 比如，音響里的揚聲器，電機里的轉子和定子，它們的設計都離不開磁路的概念。好的磁路設計，能讓磁能更高效地轉化成動能，讓你的音響音質更棒，電機動力更足。
? 避免“漏磁”，省錢省力： 磁力線不會乖乖地待在磁鐵周圍工作，它們也會“偷偷溜走”，這就是“漏磁”。漏磁會浪費磁能，降低設備效率。理解磁路，就能幫你設計出更緊湊、更少漏磁的結構，比如給磁鐵加個磁軛，把磁力更好地引導到你需要的地方。
在磁路設計中，常用的工具和方法包括磁路分析、有限元分析、磁場模擬和優化算法等。這些工具和方法可以有效幫助工程師理解優化磁路中磁場的傳播、磁場強度分布以及各種磁場效應。
小總結
磁路的本質就是磁場走的路，通暢的磁路能提高設備效率，節約材料，甚至提升產品性能。
